产 品 规 格 书 Product Specification |
||||
客户名称: |
|
|||
产品型号: |
RY1000-42W5730 |
|||
产品名称: |

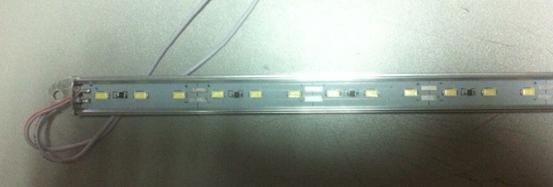

一米42灯超高亮5730硬灯条 |
|||
产品描述: |
|
|||
|
||||
客户确认 |
核准 |
审核 |
制作 |
|
|
|
|
|
|
|
一、产品特点: |
|||||||||||||||||||||||||||||||||||||
Ø 线路板采用铝基板,散热快,光衰小,稳定,LED寿命长高达3万小时以上; Ø LED采用优质芯片,亮度高,一颗芯片可达到32LM,确保高光效、低耗; Ø 采用5730贴片LED、长寿命、低衰减; Ø 采用外置恒压电源,电源功率因数高,转换效率高; Ø 安装,维修方便。 |
|||||||||||||||||||||||||||||||||||||
二、应用范围: |
|||||||||||||||||||||||||||||||||||||
1.招牌,广告,灯箱;大型卖场、连锁便利店; 2.展览馆、图书馆、医院、学校、工厂、机场、停车场等公共照明。
|
|||||||||||||||||||||||||||||||||||||
三、光参数: |
|||||||||||||||||||||||||||||||||||||
`光电参数
其它参数
备注:① 测试环境温度为 25±2℃; ② 以上数据为典型值,产品的实际参数可能会不同于典型数据。 |
|||||||||||||||||||||||||||||||||||||

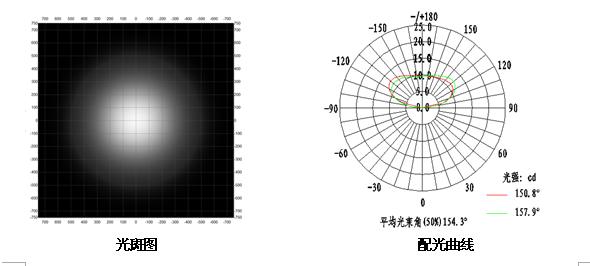

四、光斑图及配光曲线图: |
五、外形尺寸图(单位:mm): |
|

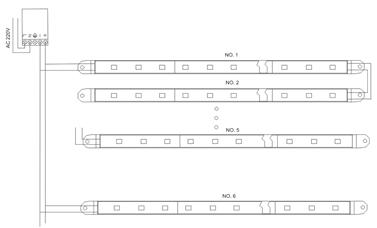

六、连接示意图: |
|
八、安装说明: |
Ø 安装产品之前,确保安装表面清洁干净; Ø 采用连接示意图中方案(单端供电)时:灯条标准联级数量5米,不可超量串接。用户也可以根据实际需求单个剪断; Ø 灯条安装时先将灯条底部背胶的离型纸撕下,贴到灯箱或广告标识内初步固定,然后可以采用2头固定或固定夹或打玻璃胶的方式固定; Ø 当灯条与灯条需要连接时,先用斜口钳居中剪断两模组间的电源线,剥皮10mm左右,并将对应颜色(红白相间线接电源正极,白色线接电源负极)线剥皮部分的导线拧成一股,然后拧入接线头进行绝缘防护,最后检验电源线拧入接线头后的导通性和牢靠性,以徒手不能将电源线从接线头拔出为宜; Ø 当尾端灯条有线材导体裸露时,先用斜口钳将两根电源线剥皮约10mm,并拧入接线头进行绝缘防护; Ø 为保证防水和防腐,电源线拧入接线头后,建议用单组份硅胶(或者用中性玻璃胶,或者用防水脂)注入接线头,覆盖电源线的裸露铜线进行防护; Ø 灯条不可完全裸露在户外使用,请勿带电触摸、带电作业; Ø 建议使用通过了相关安规认证的开关电源(带短路保护,过压保护,过流保护)。
|

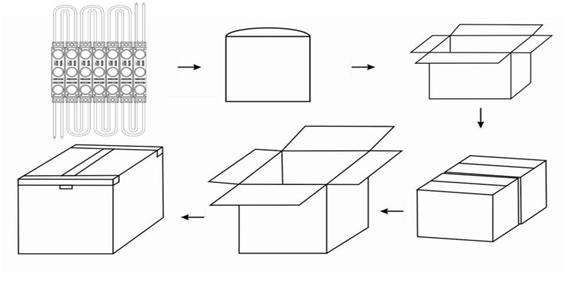

九、包装说明: |
|
Ø 每个纸箱装入420pcs灯条; Ø 纸箱尺寸:1080*290*250; Ø 净重(NW):18(1±10%)kg; Ø 毛重(GW):19(1±10%)kg; Ø 上述包装数量和重量只针对图示包装方式,当为其它包装方式时包装数量和重量会存在差异,具体以实物为准。 【注意事项】
1.运输和搬运时注意轻拿轻放; 2.不可在有腐蚀,易燃易爆的地方应用; 3.为了避免电击危险,在安装,调试和搬移的过程中请切断电源,; 4.不可安装在靠近热源的地方,以免灯具温度升高,损害灯具; 5.确保所有接头正确可靠连接; 6.未经允许,不得私自打开产品的封盖; 7.连接安装或拆卸维修时,要断开电源; 8.对本产品有任何疑问之处,请向本公司持有资格证书的工程师咨询。
|
