- 作者:
- 来源:
- 日期: 2018-11-15
- 浏览次数: 1082次

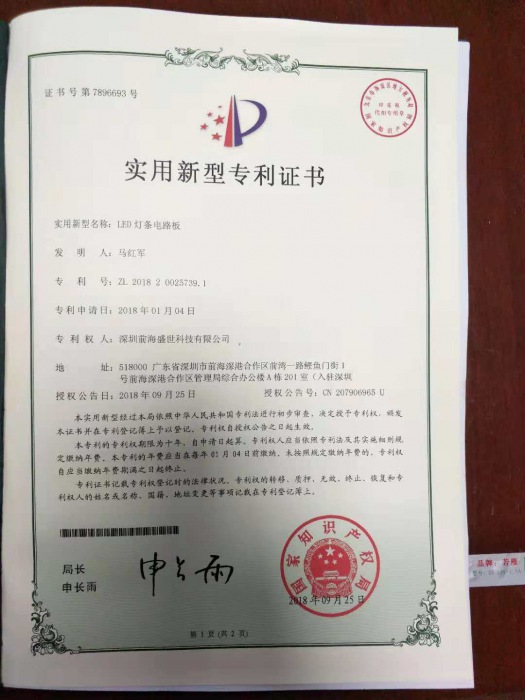

本实用新型提供了一种LED灯条电路板，以解决现有技术中的LED灯条安装固定不便且焊盘的绝缘保护性能不好的问题。为解决上述问题，作为本实用新型的一个方面，提供了一种LED灯条电路板，包括多个依次连接的LED单元，每个所述LED单元的结构相同，所述LED单元包括电路板本体、LED灯、第一电阻、第二电阻，相邻两个所述LED单元的电路板本体一体成型；所述电路板本体上形成有正极接入焊盘、负极接入焊盘、正极输出焊盘和负极输出焊盘，所述正极接入焊盘与所述正极输出焊盘连接，所述负极接入焊盘与所述负极输出焊盘连接，所述正极接入焊盘依次通过所述第一电阻、LED灯、第二电阻与所述负极接入焊盘连接，所述电路板本体的第一侧形成有两个第一U形槽，所述电路板本体的第二侧形成有两个第二U形槽，所述正极接入焊盘、负极接入焊盘位于所述两个第一U形槽之间，所述正极输出焊盘和负极输出焊盘位于所述两个第二U形槽之间，所述电路板本体上还形成有两个用于安装的通孔；相邻两个所述LED单元的正极接入焊盘通过所述电路板本体上的第一导线相互导电连接，相邻两个所述LED单元的负极接入焊盘通过所述电路板本体上的第二导线相互导电连接。
