其充分发挥了LED点光源的优势,可以方便实现同步七彩变化、分段变化、扫描、动画文字显示等变化效果,从而使得其应用更加的灵活;广泛应用于发光字、异形屏、外墙亮化、背景墙等工程;使用PC一体式外壳,坚固耐用抗UV老化,环氧树脂灌封百分百防水;做到灯珠和胶水的完全隔离,亮度高,衰减低,色泽好,光色一致性佳,制作简易,安装灵活多变;其体积小巧美观,采用钻孔安装更方便牢固,承载板材0.5-4MM,,可以任意裁剪、连接,使得安装维护更加的容易;科学防水处理方案,公母接头都采用防水接头,户外环境同样胜任(防水等级IP65)。

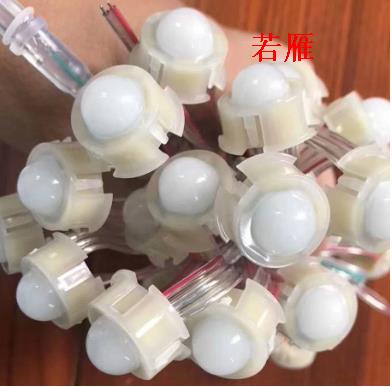

产品规格 GMC20-1D5050 产品名称:2CM点光源
产品型号 |
灯数/串 |
LED封装 |
颜色 |
晶片规格 |
规格尺寸(mm) |
波长 (色温) |
亮度(mcd)/照度(LUX) |
驱动电压(V) |
功率(W) |
角度 (ºC) |
工作温度(ºC) |
GMC20 |
25 |
Φ20 |
全彩/单色 |
|
Ф20×13 |
RGB/ 单色 |
20-26 |
DC5V |
0.3 |
120 |
-35—75 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
产品安装说明
产品实际尺寸(mm) |
壳体材料 |
壳体颜色(外) |
注胶/灌胶 |
防护等级 |
总重量(g) |
Ф20×13mm |
塑胶 |
乳白 |
环氧树脂胶 |
IP65 |
13g |
|
安装方式: 1、20MM的穿孔 |
产品接线方式

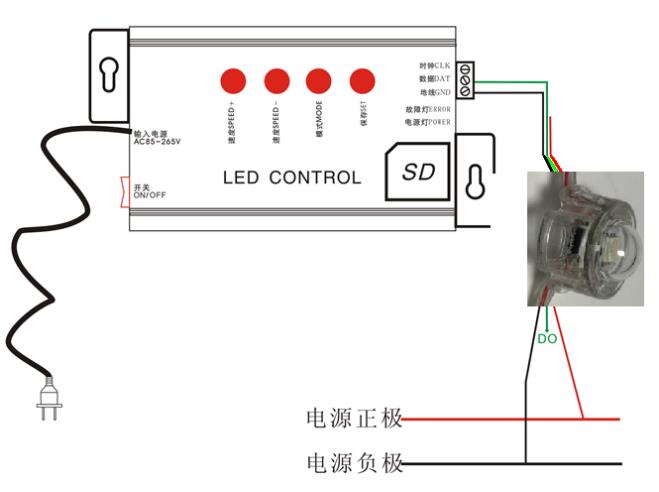

1、接线图:
|
2、接线说明:
F20全彩点光源:应用电源为DC5V直流电源,红线接5V电源正极,透明线接5V电源负极(GND),中间透明线接数据信号输入/输出(DAT)。 F20单色点光源:应用电源为12V直流电源,红线接12V电源正极,白线接电源负极。 |
