1米12灯大功率170度发光铝槽防水卷帘灯条

LED对打光灯条

产品规格书 Product Specification
客户名称：
产品型号：	QHSSF1000-12W2835
产品名称：	卷帘式灯条
产品描述：	12灯2835大功率铝槽防水卷帘灯条

客户确认		核准	审核	制作

一、产品特点：

线路板采用玻纤板，散热快，光衰小，稳定，LED寿命长高达3万小时以上；
LED采用优质芯片，亮度高，确保高光效、低耗；
采用卷帘式连线，密度更均匀，线路板通过的电流小，可以连接更多灯条；
采用外置恒压电源，稳定性能好；
方便安装及维修。

二、应用范围：

1．招牌，广告，灯箱；城市公交站台，大型卖场、连锁便利店；
2．展览馆、图书馆、学校、工厂、机场、停车场等公共照明。

三、光参数：

`光电参数

型号	LED光源	发光颜色	色温(K)	电压( V )	功率( W )	光通量 ( LM )	光效(LM/W)	发光角度 ( °)
QHSSF1000-12W2835	SMD5730	正白	6000-7000	12	12	960	80	170
			7000-8000
		冷白	9000-12000

其它参数

标准级联数（PCS）	外壳材质	驱动方式	重量（20pcs/g）	使用寿命	工作环境（℃）	储存温度（℃）	防护等级
20	/	恒压12V	1002	2年	-25-+60	-25-+70	IP20

备注：① 测试环境温度为 25±2℃；
② 以上数据为典型值，产品的实际参数可能会不同于典型数据。

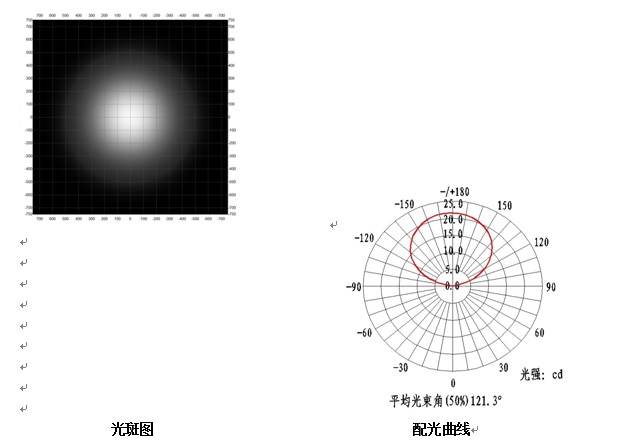

四、光斑图及配光曲线图：

七、安装说明：

安装产品之前，确保安装表面清洁干净；

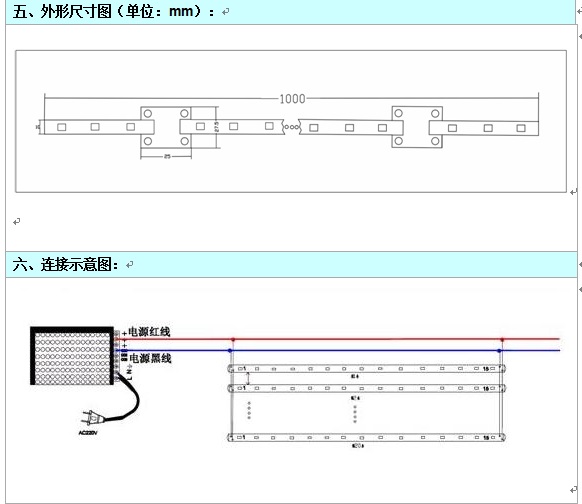

采用连接示意图中方案（单端供电）时：灯条标准联级数量20pcs，不可超量串接。用户也可以根据实际需求单个剪断；
灯条安装时先将灯条底部背胶的离型纸撕下，贴到灯箱或广告标识内初步固定，然后可以采用灯条两边打玻璃胶的方式固定；

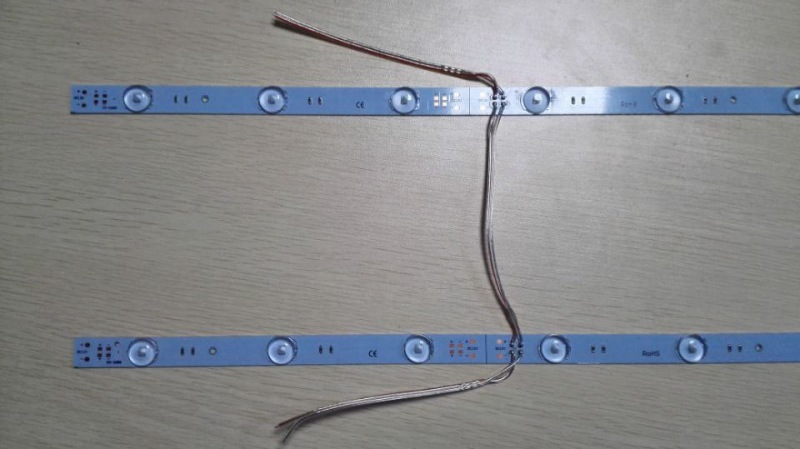

当灯条与灯条需要连接时，先用斜口钳居中剪断两灯条间的电源线，剥皮10mm左右，并将对应颜色（红白相间线接电源正极，白色线接电源负极）线剥皮部分的导线拧成一股，然后拧入接线头进行绝缘防护，最后检验电源线拧入接线头后的导通性和牢靠性，以徒手不能将电源线从接线头拔出为宜；
当尾端灯条有线材导体裸露时，先用斜口钳将两根电源线剥皮约10mm，并拧入接线头进行绝缘防护；
为保证防水和防腐，电源线拧入接线头后，建议用单组份硅胶（或者用中性玻璃胶，或者用防水脂）注入接线头，覆盖电源线的裸露铜线进行防护；
灯条不可完全裸露在户外使用，请勿带电触摸、带电作业；
建议使用通过了相关安规认证的开关电源（带短路保护，过压保护，过流保护）。

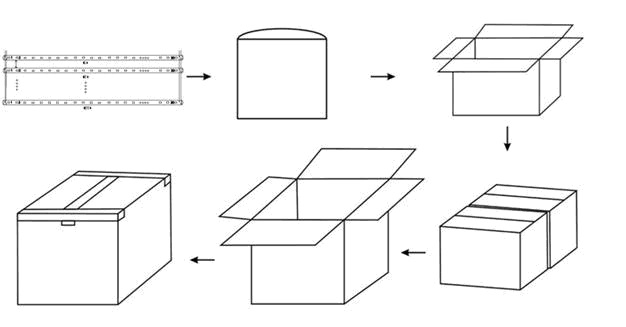

八、包装说明：

每个纸箱装入100pcs灯条；
纸箱尺寸：1020*200*200；
净重（NW）：12.04（1±10％）kg；
毛重（GW）：13.51（1±10％）kg；
上述包装数量和重量只针对图示包装方式，当为其它包装方式时包装数量和重量会存在差异，具体以实物为准。

【注意事项】

1．运输和搬运时注意轻拿轻放；
2．不可在有腐蚀，易燃易爆的地方应用；
3．为了避免电击危险，在安装，调试和搬移的过程中请切断电源，；
4．不可安装在靠近热源的地方，以免灯具温度升高，损害灯具；
5．确保所有接头正确可靠连接；
6．未经允许，不得私自打开产品的封盖；
7．连接安装或拆卸维修时，要断开电源；
8．对本产品有任何疑问之处，请向本公司持有资格证书的工程师咨询。
