LED户外线条灯
当前位置：首页 > 产品中心 > LED户外线条灯
真8段全彩高端数码管
真8段全彩高端数码管
真8段全彩高端数码管
产 品 规 格 书

Product Specification
客户名称：
产品型号： RFHT1000-48RGBD

产品名称： 护栏管
产品描述： 1米48灯5050RGB，24V点控，铝卡槽+乳白PC罩





一、产品特点：
    深圳前海盛世科技有限公司线条灯，是一种先进的LED装饰照明产品，以红绿蓝三种
颜色的LED作为发光源，使用了先进的微电子和数码技术，选用优质元件，使护栏管的性能具有良好的可靠性，能进行整体颜色跳变，颜色闪烁，过度渐变，灰度变化和七色变化。所有连接点采用防水材料，使用硅胶覆盖内部LED，特别适合户外使用，如楼层亮化，大厦，广场，桥梁栏杆等大型建筑装饰。
  • 采用采用UCS1903品牌IC，恒流驱动，信号稳定；
  • 采用恒压24V供电，灯珠电流恒流18-20mA；
  • 采用品牌5050RGB贴片LED，亮度光效高；
  • 采用乳白灯罩，使产品更防水，发光角度更高
  • 采用双面波纤线路板，散热好，光衰小，寿命长；
  • 采用公母接插线，安装方便；
二、应用范围：
广泛应用于建筑轮廓，桥梁，楼层亮化等场所。
三、光源参数：
光电参数
型号 LED光源 发光颜色 驱动IC 电压( V ) 功率( W ) 光通量
( LM )		 光效(LM/W) 发光角度
( °)
QHSS1000-48RGBD
 		 SMD5050
RGB
 		 UCS1903 24 11W 265lm 26.5 165


其它参数
电源连接数量（米） 一台8口控制器连接数量（米） 外壳材料 重量  （1米/g） 使用寿命 外形尺寸  工作温度（℃） 防护等级
5米 500米 铝槽+乳白PC罩 930   2年以上 1000*45
*60		 -25-+70 IP67

备注：1 测试环境温度为 25±2℃；
      2以上为积分球实际测试数据；

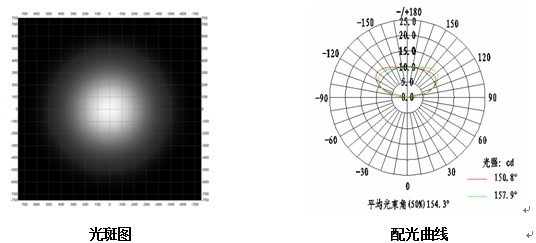

                四、光斑图及配光曲线图：

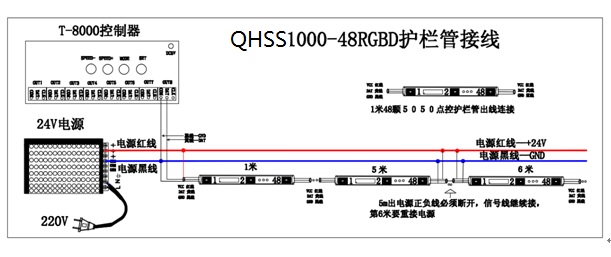

五、产品连接示意图：


六、安装说明：
  • 安装产品之前，确保安装表面清洁干净；
  • 电源主线要求大于6平方mm；
  • 护栏管连接线时，两端供电，电源线连接护栏管数量为5米，信号线连接数量为500米，不可超量串接；
  • 护栏管安装时，方法1：可以打螺丝固定，方法2：采用底部卡子固定，安装非常方便；
  • 当尾端护栏管有线材导体裸露时，先用斜口钳将两根电源线剥皮约10mm，并拧入接线头进行绝缘防护；
  • 为保证防水和防腐，电源线拧入接线头后，建议用单组份硅胶（或者用中性玻璃胶，或者用防水脂）注入接线头，覆盖电源线的裸露铜线进行防护；
  • 请勿带电触摸、带电作业；
  • 建议使用通过了相关安规认证的开关电源（带短路保护，过压保护，过流保护）。

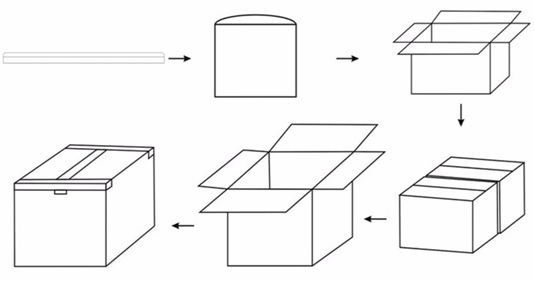

六、包装说明：




                    每个纸箱装入24pcs模组；
                    纸箱尺寸：1070*320*390mm；
                上述包装数量和重量只针对图示包装方式，当为其它包装方式时包装数量和重量会存在差异，具体以实物为准
