产品规格书 Product Specification
客户名称：

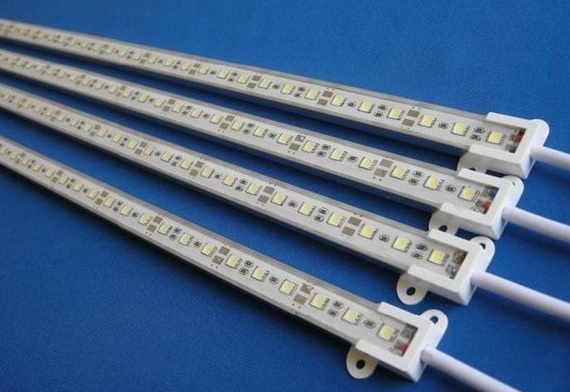

产品型号：	QHSSF1000-72W5050
产品名称：	硬性灯条
产品描述：	72灯5050防水硬性灯条

客户确认		核准	审核	制作

一、产品特点：

高亮度。采用品牌LED光源芯片，亮度高；
能耗低。同等亮度，功耗和发热量比同类产品更低；
使用寿命长。采用半玻纤线路板，散热快、光衰小，比同类产品性能更稳定，寿命高达3万小时以上；
安装、维护简单。正负外接线头少，串并接法简单，日常维护容易。

二、应用范围：

1．招牌，广告，灯箱；大型卖场、连锁便利店；
2．展览馆、图书馆、学校、工厂、机场、停车场等公共照明。

三、光源参数：

`光电参数

型号	LED光源	发光颜色	色温(K)	电压( V )	功率( W )	光通量 ( LM )	光效(LM/W)	发光角度 ( °)
QHSSF1000-72W5050	SMD5050	正白	6000-7000	12	18	1260	75	115
			7000-8000
		冷白	9000-12000

其它参数

标准级联数（PCS）	卡槽材料	驱动方式	重量（1pcs/g）	使用寿命	储存温度（℃）	工作温度（℃）	防护等级
5（两头供电）	铝槽	恒压12V	165	2年	-25-+70	-25-+60	IP65

备注：① 测试环境温度为 25±2℃；
② 以上数据为典型值，产品的实际参数可能会不同于典型数据。

四、光斑图及配光曲线图

五、产品接线图：

六、安装说明：

安装产品之前，确保安装表面清洁干净；
电源主线要求大于6平方mm；
采用连接示意图中方案（两端供电）时：灯条标准联级数量5pcs，不可超量串接；
灯条安装时先将灯条底部背胶的离型纸撕下，贴到灯箱或广告标识内初步固定，然后可以采用灯条两边打玻璃胶的方式固定，也可以打螺丝固定；
当灯条与灯条需要连接时，先用斜口钳居中剪断两灯条间的电源线，剥皮10mm左右，并将对应颜色（红线接电源正极，白色线接电源负极）线剥皮部分的导线拧成一股，然后拧入接线头进行绝缘防护，最后检验电源线拧入接线头后的导通性和牢靠性，以徒手不能将电源线从接线头拔出为宜；
当尾端灯条有线材导体裸露时，先用斜口钳将两根电源线剥皮约10mm，并拧入接线头进行绝缘防护；
为保证防水和防腐，电源线拧入接线头后，建议用单组份硅胶（或者用中性玻璃胶，或者用防水脂）注入接线头，覆盖电源线的裸露铜线进行防护；
灯条不可完全裸露在户外使用，请勿带电触摸、带电作业；
建议使用通过了相关安规认证的开关电源（带短路保护，过压保护，过流保护）。

七、包装说明：

每个纸箱装入200PCS灯条；
纸箱尺寸：1020*200*200；
净重（NW）：20.5（1±10％）kg；
毛重（GW）：27.97（1±10％）kg；
上述包装数量和重量只针对图示包装方式，当为其它包装方式时包装数量和重量会存在差异，具体以实物为准。

【注意事项】

1．运输和搬运时注意轻拿轻放；
2．不可在有腐蚀，易燃易爆的地方应用；
3．为了避免电击危险，在安装，调试和搬移的过程中请切断电源，；
4．不可安装在靠近热源的地方，以免灯具温度升高，损害灯具；
5．确保所有接头正确可靠连接；
6．未经允许，不得私自打开产品的封盖；
7．连接安装或拆卸维修时，要断开电源；
8．对本产品有任何疑问之处，请向本公司持有资格证书的工程师咨询。
